小苏打闭路循环流化床


小苏打闭路循环流化床
产品描述:使用流化床闭路循环来大规模量产小苏打的装置,并通入二氧化碳进行气体循环来抑制小苏打受热分解。
咨询热线:0519-88902358
产品详细

原理

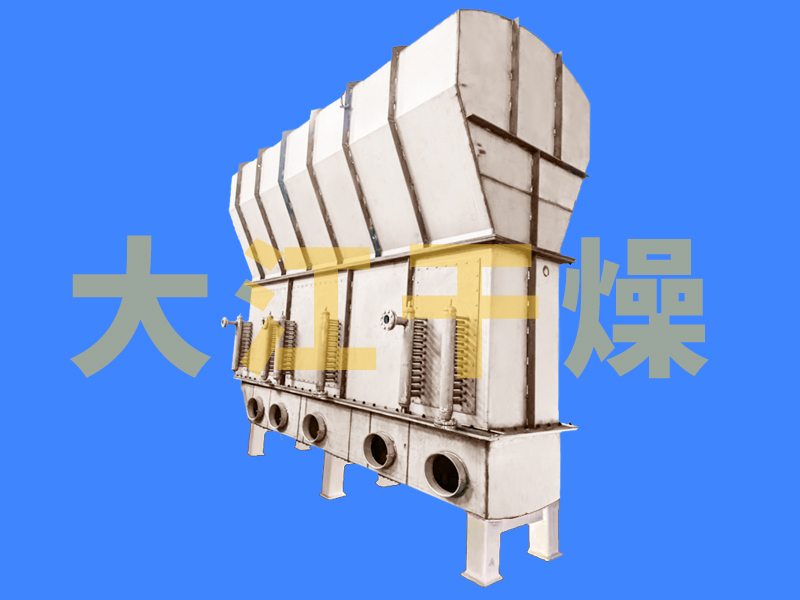

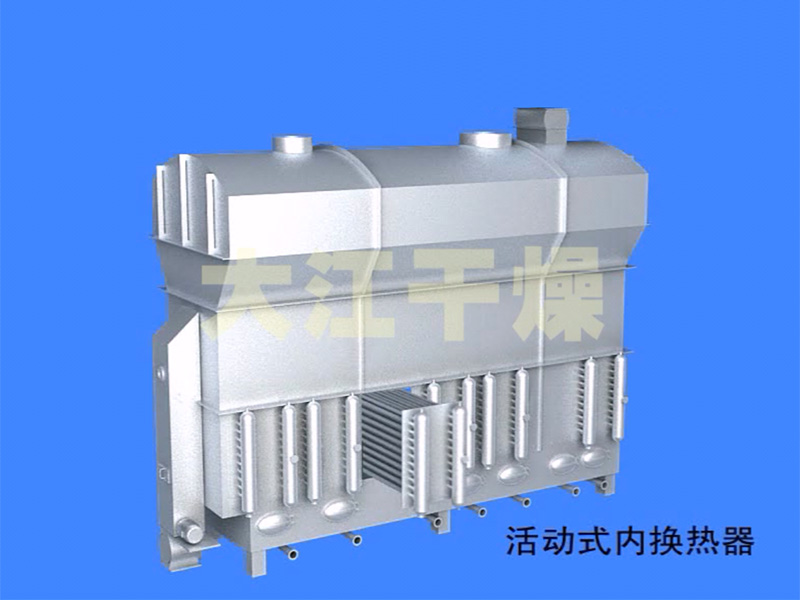

  湿物料小苏打由前段工序设备输入,经预混后在布料器的分散作用下均匀落入埋管流化床,由120℃的热空气使其产生正常的流态化,由热风和埋管流化床内置式换热器共同提供热量,使水份蒸发,其含湿量降为0.1%后经出料口排出,然后由输送机送入冷却床,由除湿后的冷却风使其保持流态化,由冷却风和埋管流化床内置式换热器共同提供冷量,使物料降温,降温后的物料排出冷却流化床。


干燥流程

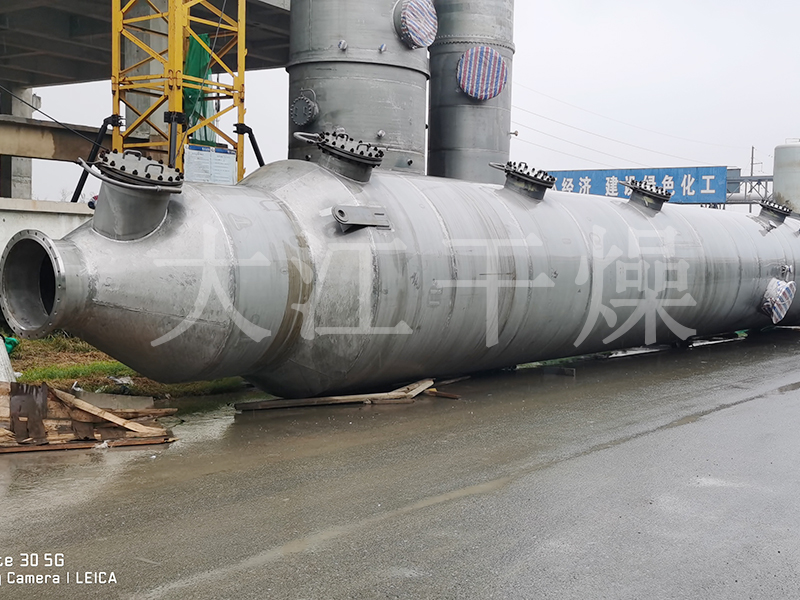

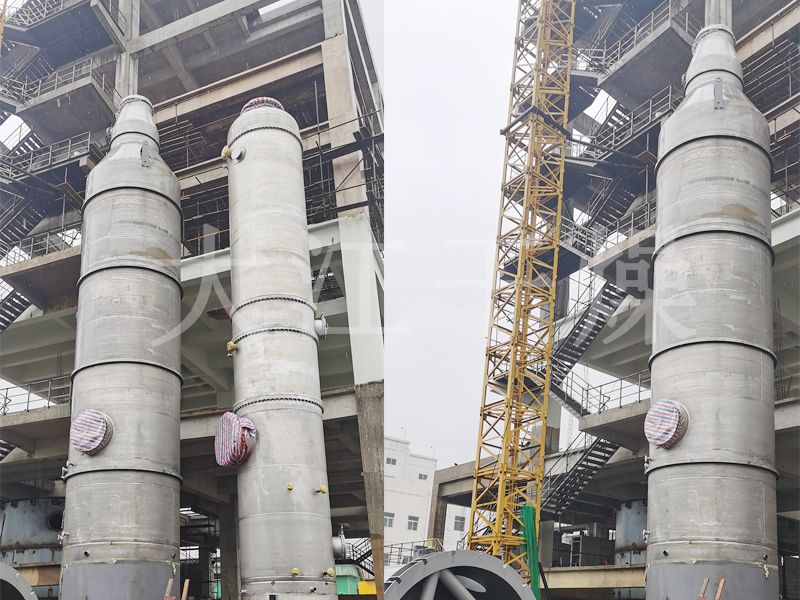

       为阻止小苏打的分解,系统携湿气为二氧化碳气体。干燥用CO2气体经过滤除尘后,进入干燥系统,由循环风机提供动力,进入空气换热器,在空气换热器内,饱和蒸汽走管程,CO2走壳程,进行热交换,饱和蒸汽放出热量,变为冷凝水排出,CO2吸收热量,变为120℃的热气体,120℃的热气体离开空气换热器进入干燥埋管流化床,在干燥埋管流化床,热空气一方面使物料保持正常的流化态,另一方面与物料进行热交换,加热物料并使水份蒸发,降温后的CO2携带物料蒸发出的水份离开埋管流化床。 离开埋管流化床的带湿度和粉尘CO2经管道进入旋风除尘器,CO2夹带的大部分物料被搜集下来排出旋风除尘器进入预混器,经初步除尘后的CO2进入洗涤塔进行二次除尘后,进入冷凝塔,塔内将CO2温度降低,将尾气中的水分冷凝下来。冷凝后的CO2排出冷凝塔,经除雾器后由循环风机提供动力在干燥系统内循环使用。
